Kontrollieren (Control) Phase

Die Control-Phase ist der letzte Schritt im DMAIC-Zyklus eines Lean-/Six-Sigma-Projekts. Ziel dieser Phase ist es, sicherzustellen, dass die in der Improve-Phase umgesetzten Massnahmen langfristig stabil funktionieren und Rückfälle vermieden werden. In diesem Projekt steht besonders im Fokus, dass der Microservice korrekt arbeitet, kontinuierlich überwacht wird und automatisiert auf kritische Zustände reagiert.

control

Quelle

Ziele der Control-Phase

Die Control-Phase verfolgt folgende Ziele:

  • Sicherstellung eines stabilen Kubernetes-Deployments
  • Nachvollziehbare und versionierte GitOps-Deployments mit Argo CD
  • Vermeidung manueller Eingriffe durch automatisierte Rollouts
  • Kontrolle des Secret- und Zertifikats-Handlings
  • Qualitätssicherung durch automatisierte Tests
  • Transparenz durch Logs, Status- und Health-Checks
  • Reproduzierbarkeit des Systems nach vollständigem Redeploy

Kontrollmechanismen im Überblick

Mechanismus Beschreibung
GitOps (Argo CD) Deklarative Steuerung aller Deployments über Git
Kubernetes Health Checks Überwachung von Pod-Status, Readiness & Liveness
Pytest Automatisierte Tests für Kernlogik der Anwendung
Logging Zentrale Logausgabe der Container über kubectl logs
Secret-Management Zertifikate & Auth-Profile als Kubernetes Secrets
Redeploy-Tests Vollständiger Neuaufbau des Namespaces
Zugriffskontrolle Microsoft-Authentifizierung via gemountete Zertifikate

Control Plan (Betrieb & Überwachung)

Zur nachhaltigen Sicherstellung des stabilen Betriebs wurde ein einfacher Control Plan definiert, welcher die wichtigsten Kontrollpunkte, Trigger und Reaktionsmechanismen beschreibt.

Kontrollpunkt Tool / Quelle Trigger / Abweichung Reaktion
Argo CD Sync Status ArgoCD UI / CLI Status ≠ Synced oder Health ≠ Healthy Ursache analysieren, Git-Stand prüfen
Namespace vorhanden Argo CD (Redeploy GIF) Namespace gelöscht Automatische Neuerstellung via Argo CD
Pod Status kubectl get pods Pod nicht Running / Ready Logs & Events analysieren
Pod Restarts kubectl get pods Erhöhter Restart Counter Root Cause Analyse
Secret Verfügbarkeit kubectl exec / Events Secret fehlt / nicht unsealed SealedSecrets prüfen
CI Pipeline GitHub Actions Tests fehlschlagen Merge stoppen, Fix im dev

GitOps-Kontrolle mit Argo CD

Die zentrale Kontrollinstanz des Deployments ist Argo CD.
Alle Kubernetes-Ressourcen (Deployments, Services, Secrets, ConfigMaps) werden ausschliesslich deklarativ über Git verwaltet.

Kontrollaspekte

  • Abgleich von Soll-Zustand (Git) und Ist-Zustand (Cluster)
  • Automatische Synchronisation bei Änderungen
  • Sichtbare Abweichungen („OutOfSync“) im Argo-Dashboard
  • Rollbacks jederzeit möglich durch Git-Historie

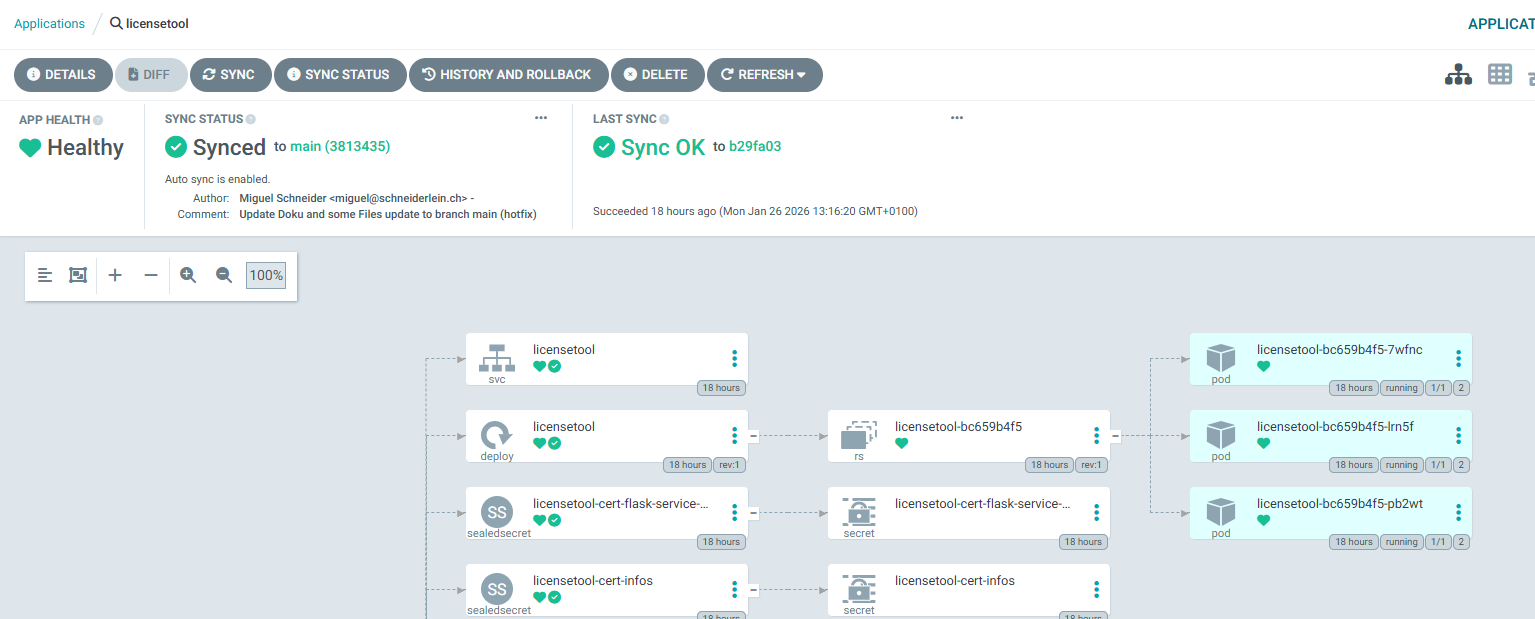

ArgoCD Sync Status

In der vorliegenden Konfiguration ist Argo CD mit automatischer Synchronisation und Self-Healing aktiv. Manuelle Änderungen am Cluster werden dadurch unmittelbar korrigiert, weshalb ein OutOfSync-Zustand im Normalbetrieb nur kurzzeitig oder gar nicht sichtbar ist.

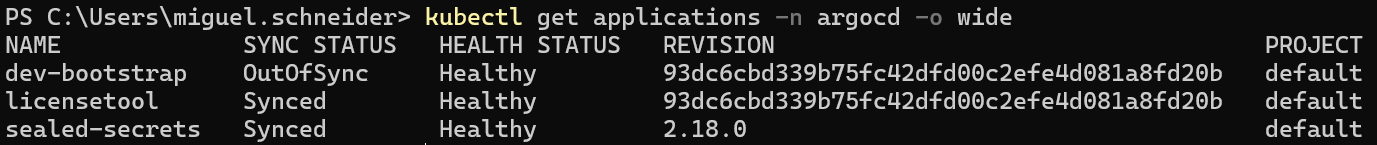

ArgoCD Apps Health ArgoCD Health der Apps

Kubernetes-Betriebskontrolle

Zur Überprüfung des stabilen Betriebs wurden folgende Kubernetes-Kontrollen eingesetzt:

Pod- und Deployment-Status

Befehle:

kubectl get pods -n licensetool
kubectl get deploy -n licensetool

Output:

PS C:\Users\miguel.schneider> kubectl get pods -n licensetool
NAME                          READY   STATUS    RESTARTS      AGE
licensetool-bc659b4f5-7wfnc   1/1     Running   2 (16m ago)   18h
licensetool-bc659b4f5-lrn5f   1/1     Running   2 (16m ago)   18h
licensetool-bc659b4f5-pb2wt   1/1     Running   2 (16m ago)   18h
PS C:\Users\miguel.schneider> kubectl get deploy -n licensetool
NAME          READY   UP-TO-DATE   AVAILABLE   AGE
licensetool   3/3     3            3           18h
PS C:\Users\miguel.schneider>

Erwartetes Verhalten:

  • Pods befinden sich im Status Running
  • Deployments zeigen READY = desired replicas
  • Keine Pods im Zustand CrashLoopBackOff oder Error

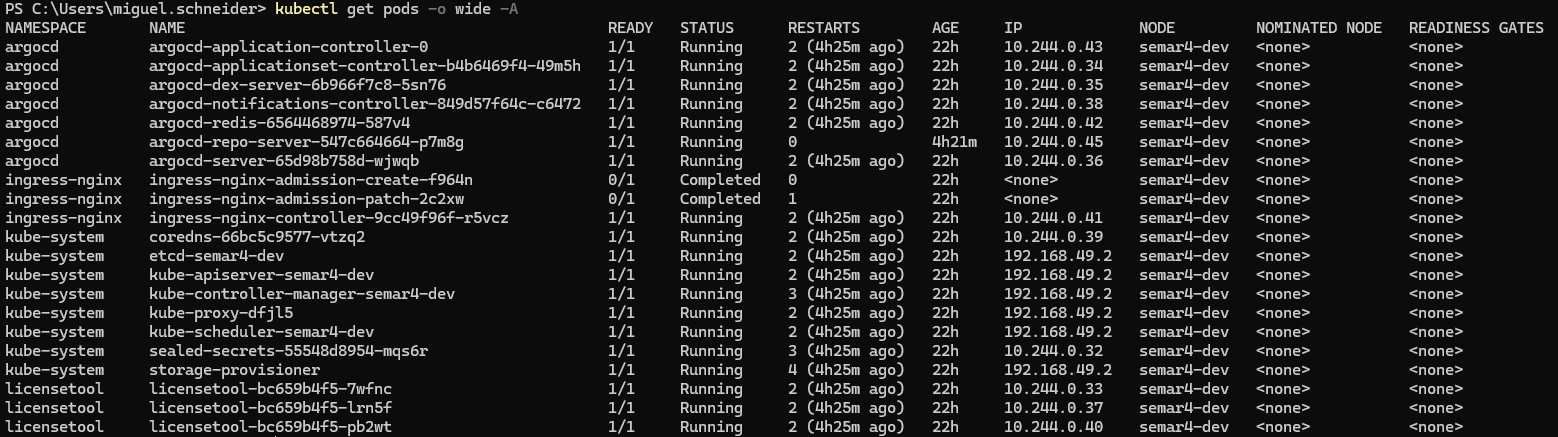

¨Get all Pods Get all Pods in Cluster

Hinweis: Im aktuellen Deployment sind bewusst keine expliziten livenessProbe/readinessProbe definiert. Die Betriebskontrolle erfolgt über Kubernetes-Pod-Conditions (Ready, ContainersReady), Events sowie Argo CD Health-Checks. In einer produktiven Umgebung würden zusätzliche HTTP-basierte Probes ergänzt.

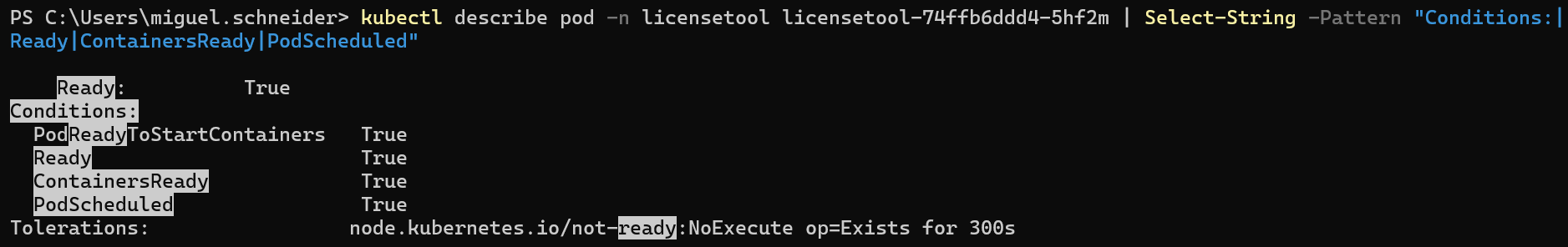

Pods ready Pod ready

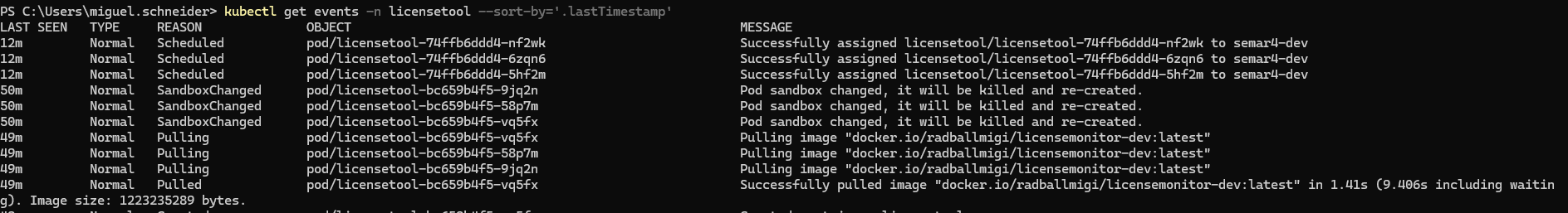

Pod Events Pod Events

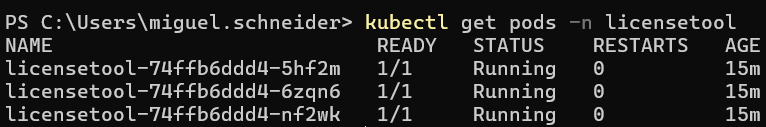

Pods restarts Pod restarts

Health-Checks & Neustarts

Durch die containerisierte Architektur kann Kubernetes fehlerhafte Pods automatisch neu starten.
Fehlerfälle (z. B. fehlende Zertifikate) wurden gezielt provoziert und überprüft.

Zur Validierung der automatischen Neustarts wurden Kubernetes-Events ausgewertet. Dabei ist ersichtlich, dass Pods bei Änderungen oder Fehlerzuständen beendet und automatisch neu erstellt werden (Self-Healing).

Als kritisch gelten dabei insbesondere folgende Zustände:

  • Argo CD Application Status ≠ Synced oder Health ≠ Healthy
  • Pods nicht im Status Running oder Ready
  • Anstieg des Restart Counters innerhalb kurzer Zeit
  • Fehlende oder nicht unsealed Secrets

Befehl:

kubectl get events -n licensetool --sort-by='.lastTimestamp'

Normal  SandboxChanged   pod/licensetool-bc659b4f5-9jq2n   Pod sandbox changed, it will be killed and re-created
Normal  Killing          pod/licensetool-bc659b4f5-9jq2n   Stopping container licensetool
Normal  SuccessfulDelete replicaset/licensetool-bc659b4f5 Deleted pod
Normal  SuccessfulCreate replicaset/licensetool-74ffb6ddd4 Created pod
Normal  Started          pod/licensetool-74ffb6ddd4-5hf2m Started container licensetool
Normal  ScalingReplicaSet deployment/licensetool           Scaled up/down replica sets
Normal  Unsealed         sealedsecret/licensetool-env      SealedSecret unsealed successfully

Ausgabe gekürzt auf relevante Events zur Darstellung von Neustarts, Rollouts und Secret-Handling.

Secret- und Zertifikats-Kontrolle

Ein zentraler Bestandteil der Control-Phase ist die Absicherung sensibler Daten.

Kontrollmechanismen

  • Zertifikate und Auth-Profile liegen ausschliesslich als Kubernetes Secrets vor
  • Keine sensiblen Daten im Git-Repository
  • Mount-Pfade werden im Deployment definiert
  • Anwendung startet nur bei korrekt gemounteten Secrets

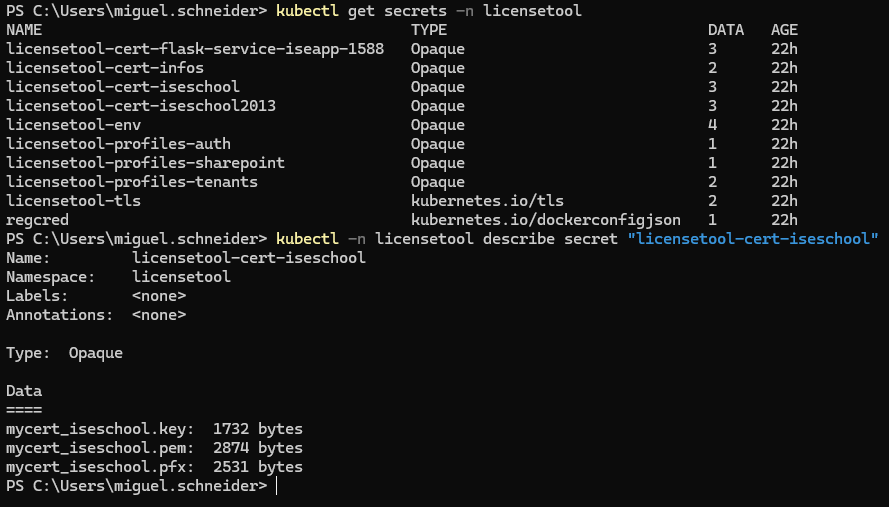

Get Secrets Get all Secrets und describe secret

template:
    metadata:
      labels:
        app: licensetool
    spec:
      containers:
        - envFrom:
            - secretRef:
                name: licensetool-env
          image: docker.io/radballmigi/licensemonitor-dev:latest
          imagePullPolicy: Always
          name: licensetool
          ports:
            - containerPort: 5000
              name: http
              protocol: TCP
          resources: {}
          terminationMessagePath: /dev/termination-log
          terminationMessagePolicy: File
          volumeMounts:
            - mountPath: /app/config-profiles/auth
              name: profiles-auth
              readOnly: true
            - mountPath: /app/config-profiles/sharepoint
              name: profiles-sharepoint
              readOnly: true
            - mountPath: /app/config-profiles/tenants
              name: profiles-tenants
              readOnly: true
            - mountPath: /app/certs/infos
              name: certs-infos
              readOnly: true
            - mountPath: /app/certs/iseschool
              name: licensetool-cert-iseschool
              readOnly: true
            - mountPath: /app/certs/iseschool2013
              name: licensetool-cert-iseschool2013
              readOnly: true
            - mountPath: /app/certs/flask-service-iseapp-1588
              name: licensetool-cert-flask-service-iseapp-1588
              readOnly: true

Ausschnitt aus Deploy Manifest

PS C:\Users\miguel.schneider> kubectl -n licensetool exec -it licensetool-74ffb6ddd4-5hf2m -- ls -la /app/certs
total 12
drwxr-xr-x 6 root root 4096 Jan 27 21:15 .
drwxr-xr-x 1 root root 4096 Jan 27 21:15 ..
drwxrwxrwt 3 root root  140 Jan 27 21:15 flask-service-iseapp-1588
drwxrwxrwt 3 root root  120 Jan 27 21:15 infos
drwxrwxrwt 3 root root  140 Jan 27 21:15 iseschool
drwxrwxrwt 3 root root  140 Jan 27 21:15 iseschool2013
PS C:\Users\miguel.schneider> kubectl -n licensetool exec -it licensetool-74ffb6ddd4-5hf2m -- ls -la /app/config-profiles
total 12
drwxr-xr-x 5 root root 4096 Jan 27 21:15 .
drwxr-xr-x 1 root root 4096 Jan 27 21:15 ..
drwxrwxrwt 3 root root  100 Jan 27 21:15 auth
drwxrwxrwt 3 root root  100 Jan 27 21:15 sharepoint
drwxrwxrwt 3 root root  120 Jan 27 21:15 tenants
PS C:\Users\miguel.schneider>

Secrets im Pod

Die gemounteten Zertifikate und Konfigurationsprofile wurden direkt im Container-Dateisystem verifiziert.

Testautomatisierung mit Pytest

Zur Sicherstellung der Anwendungslogik wird weiterhin pytest eingesetzt.
Die Tests prüfen die Kernfunktionen der Lizenzverarbeitung unabhängig von der Kubernetes-Infrastruktur.

Getestete Bereiche

  • Abruf von Lizenzdaten
  • Verarbeitung und Aggregation
  • Fehlerbehandlung bei ungültiger Konfiguration
  • Simulation von API-Fehlern
  • Validierung der Rückgabewerte

Beispiel:

@pytest.fixture(scope='function')
def client(app, db):
    with app.app_context():
        create_test_data()
        test_client = app.test_client()
        test_client.post('/api/v1/auth/test-login')
        yield test_client
        db.session.remove()
        db.get_engine().dispose()

Mocking stellt sicher, dass keine externen Abhängigkeiten (Microsoft Graph, SharePoint) notwendig sind.

Die Pytests werden in der Ci-Pipeline bereits gemacht.

jobs:
  tests:
    name: lint-test-security
    runs-on: ubuntu-latest
    steps:
      - name: Checkout repository
        uses: actions/checkout@v4

      - name: Setup Python
        uses: actions/setup-python@v5
        with:
          python-version: '3.10'
          cache: 'pip'
          cache-dependency-path: |
            $/licensetool/requirements.txt

      - name: Install dependencies
        run: |
          python -m pip install --upgrade pip
          pip install -r $/licensetool/requirements.txt
          pip install pytest flake8 black isort mypy bandit ruff

      - name: Run Unit Tests
        run: |
          pytest $/licensetool/test/. -v --tb=short

      - name: Run Integration Tests
        run: |
          pytest $/licensetool/test/. -v --tb=short
        continue-on-error: false

Ci-Pipeline-yaml ausschnitt Pytests

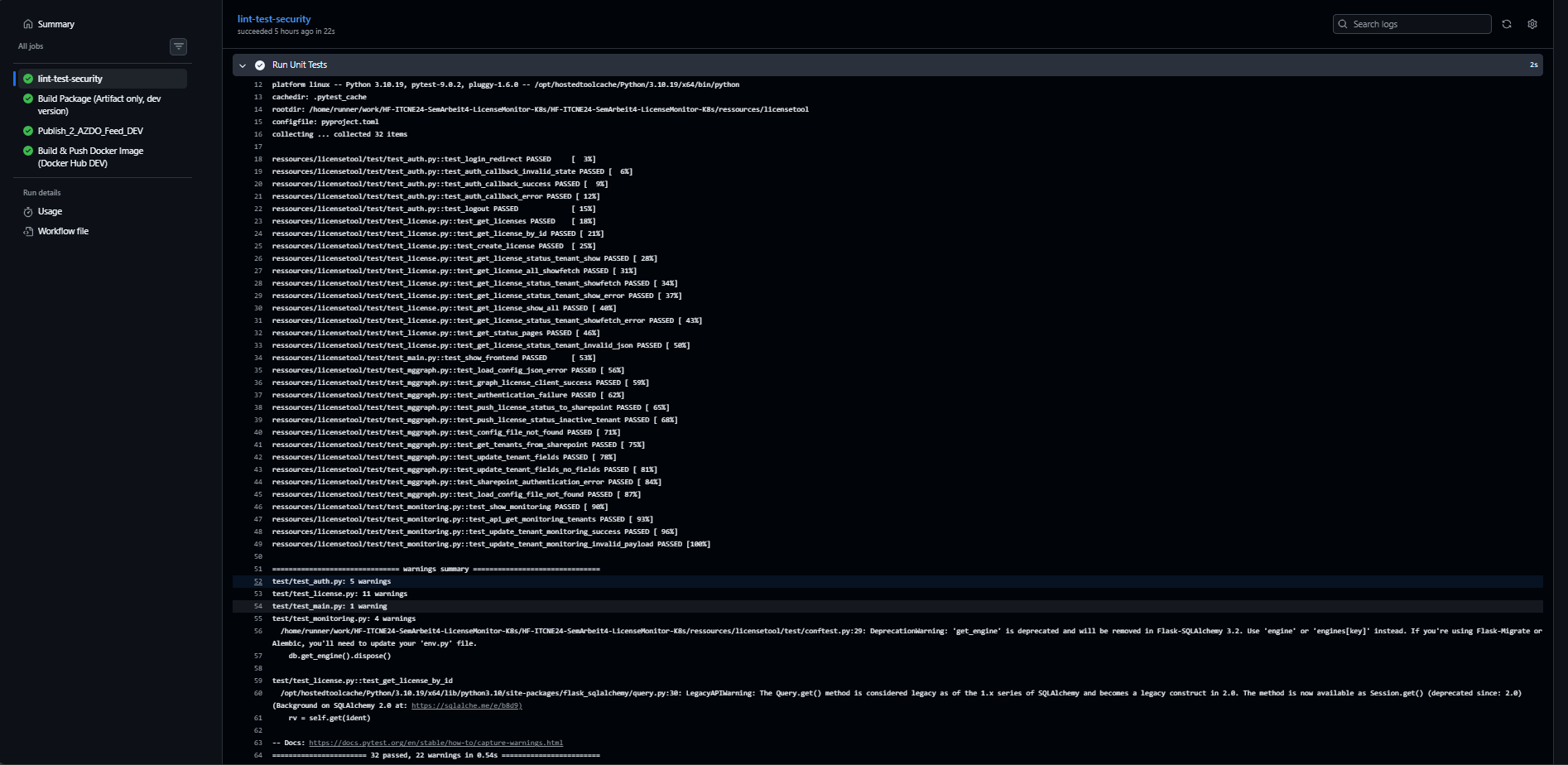

Pytests Output Ci-Pipeline Pytests

Logging & Fehlerkontrolle

Die Anwendung schreibt Logs direkt auf stdout, wodurch diese über Kubernetes ausgelesen werden können:

kubectl logs -l app=licensetool -n licensetool

Logs des Tools Logs des Lizenztools via CLI

Nebst das wir die Logs über Kubernetes auslesen können, Können wir auch über ArgoCD die Logs konsultieren:

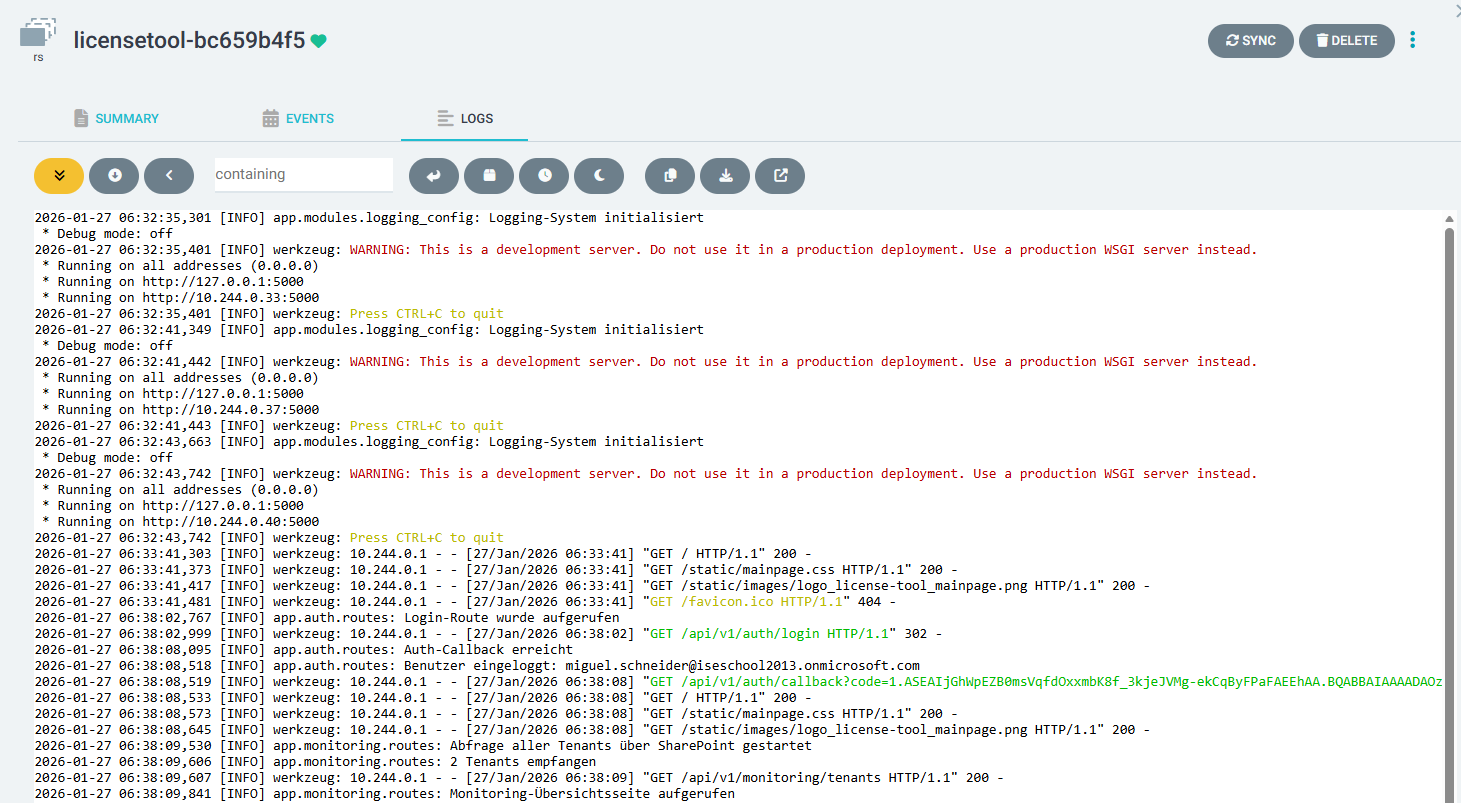

Logs des Tools in ArgoCD Logs des Lizenztools via ArgoCD

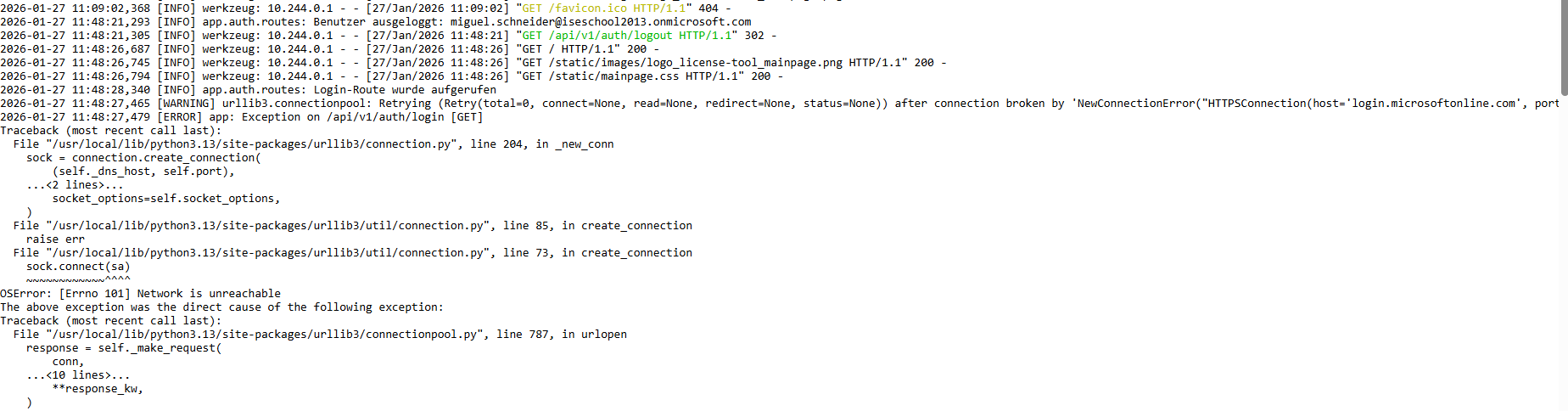

Log-Error via ArgoCD Login-Error in Log, via ArgoCD

Redeploy- und Stabilitätstest

Als finaler Kontrollschritt wurde das System vollständig neu aufgebaut:

kubectl delete namespace licensetool

Der Redeploy-Test wurde durchgeführt, indem der gesamte Namespace gelöscht wurde. Die anschliessende Wiederherstellung erfolgte ausschliesslich automatisiert über Argo CD (App-of-Apps), ohne manuelle Eingriffe mittels kubectl apply.

Erfolgsbewertung

  • Namespace wird neu erstellt
  • Secrets werden korrekt geladen
  • Pods starten ohne manuelle Eingriffe
  • Argo CD synchronisiert automatisch
  • Anwendung ist erreichbar und funktionsfähig

✅ Ergebnis:
Das System ist vollständig reproduzierbar und stabil betreibbar.

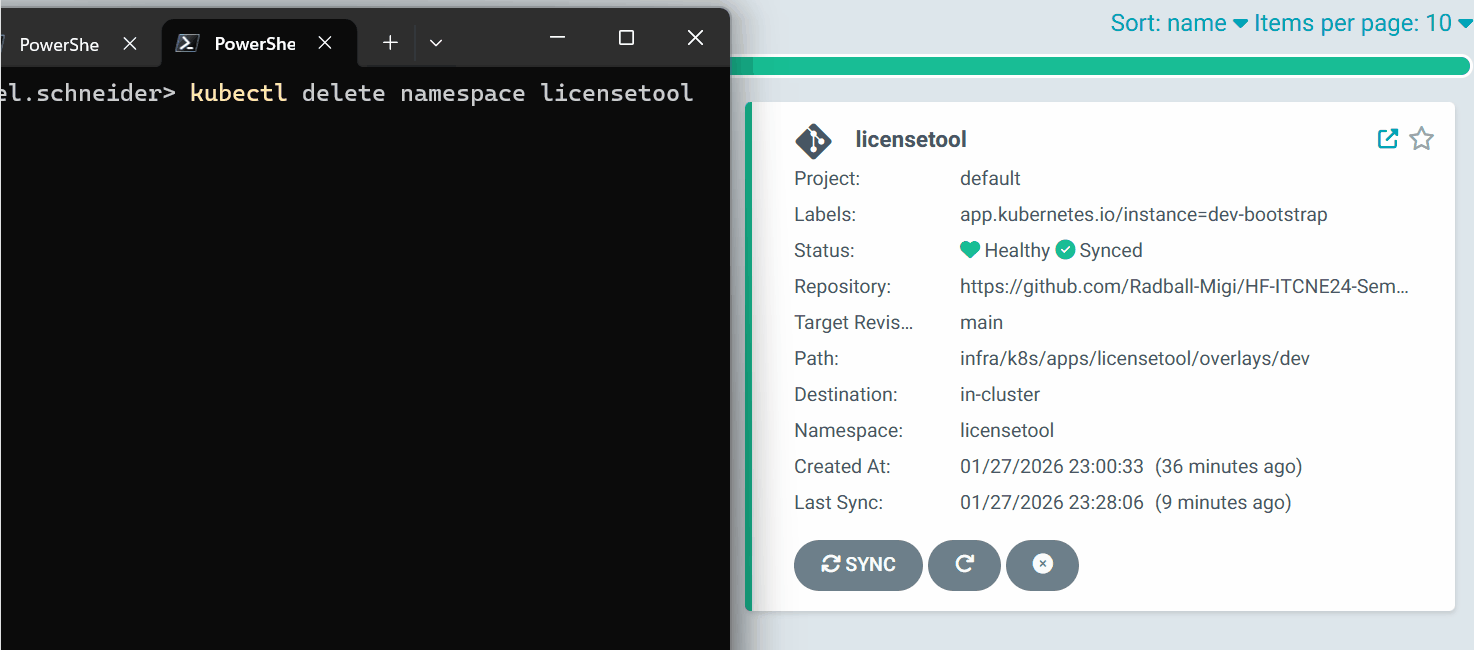

Redeploy Licensetool Redeploy der App nach gelöschtem Namespace (Gif wurde gekürzt, wegen warte dauer)

Zusammenfassung der Control-Massnahmen

Massnahme Umgesetzt
GitOps mit Argo CD Ja
Automatisierte Kubernetes-Deployments Ja
Secret-Management über K8s Ja
Reproduzierbarer Redeploy Ja
Logging & Fehlerkontrolle Ja
Automatisierte Tests Ja
Kein manuelles Nachkonfigurieren Ja

Fazit

Die Control-Phase bestätigt, dass die im Projekt umgesetzten Massnahmen nicht nur technisch korrekt, sondern auch nachhaltig und betriebssicher sind.
Durch die Kombination aus GitOps, Kubernetes-Mechanismen, automatisierten Tests und klaren Kontrollpunkten ist das System langfristig wartbar und robust gegenüber Änderungen.

Damit ist sichergestellt, dass zukünftige Erweiterungen oder Anpassungen durchgeführt werden können, ohne die Stabilität oder Sicherheit des Systems zu gefährden.

Lessons Learned aus dem Merge-Konflikt

Im Verlauf der Arbeit zeigte sich, dass auch ein technisch konfliktfreier Git-Merge zu inhaltlich fehlerhaften Zuständen führen kann. Im konkreten Fall führte ein Merge zwischen dev und main dazu, dass zentrale Konfigurationsdateien unbeabsichtigt entfernt wurden, obwohl der Applikationscode zuvor stabil funktionierte.

Besonders kritisch war dabei, dass der Fehler nicht unmittelbar sichtbar war: Die Anwendung liess sich teilweise weiterhin starten, während Build-, Lint- und Testprozesse im main-Branch fehlschlugen. Erst durch den Vergleich mit einem bekannten funktionierenden Commit konnte die Ursache eindeutig identifiziert werden.

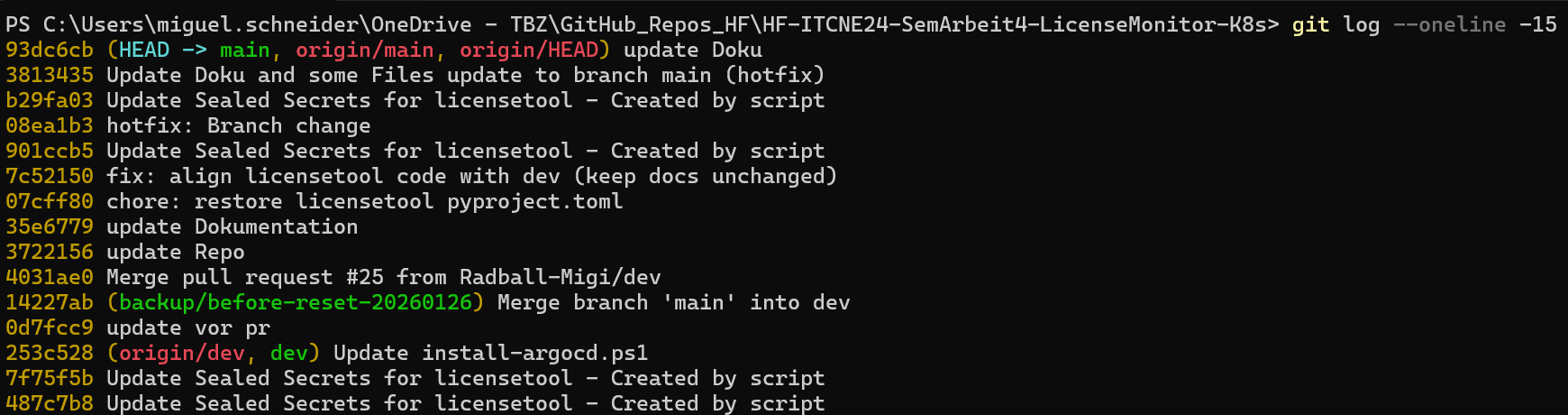

Git Log nach Merge-Korrektur Git-Historie nach Bereinigung

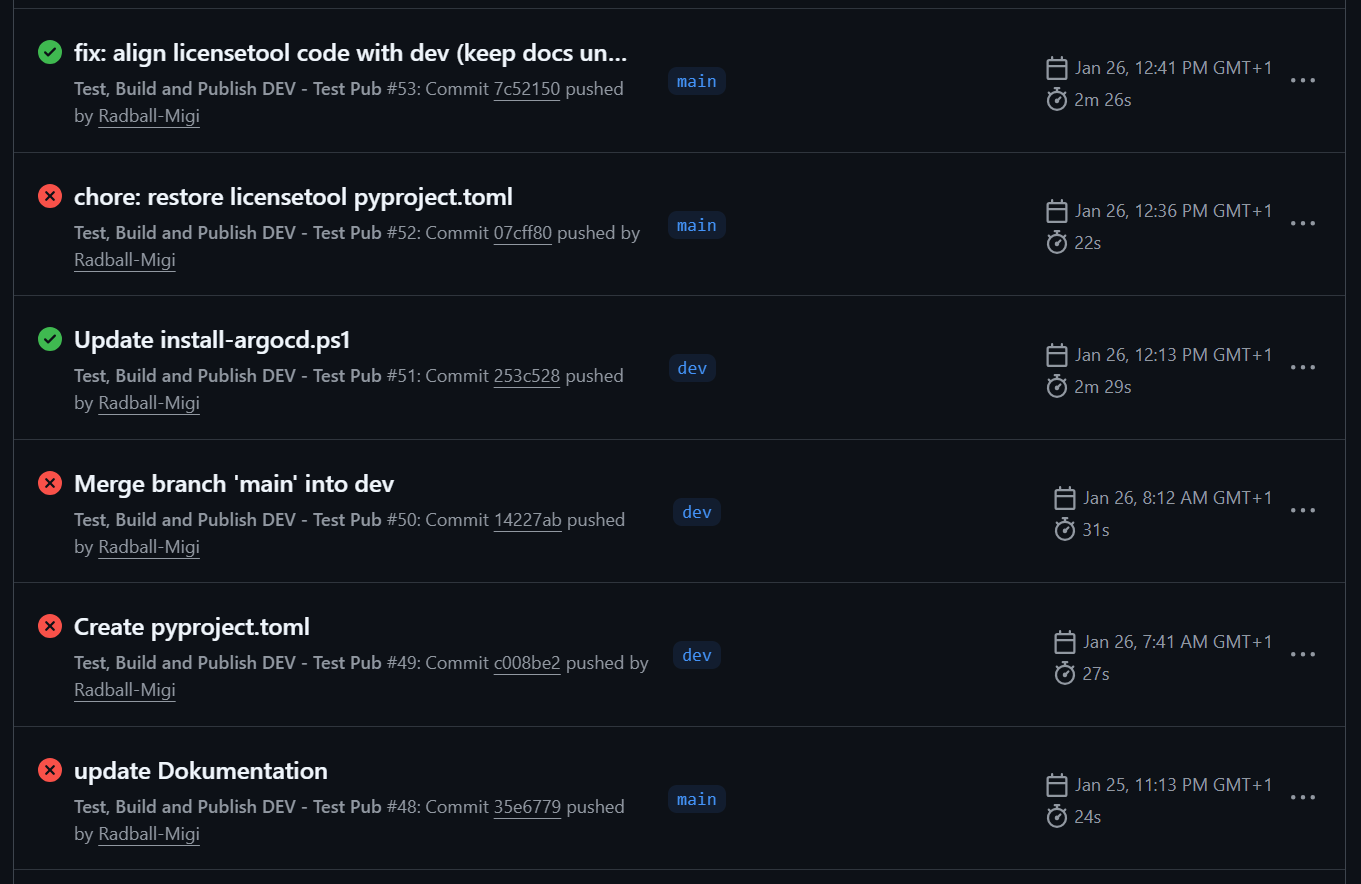

Ci-Errors Fehler beim Merchen, obwohl auch Actions funktioniert haben

Präventive Massnahmen

Zur Sicherstellung der Stabilität und Reproduzierbarkeit wurden folgende Massnahmen definiert:

  • Der dev-Branch wird als Source of Truth für lauffähigen und getesteten Applikationscode betrachtet
  • Der main-Branch dient primär als Abgabe- und Dokumentationsstand
  • Kritische Konfigurationsdateien (z. B. pyproject.toml) werden bei Merges explizit überprüft
git ls-tree -r HEAD -- ressources/licensetool/pyproject.toml

Check of File .toml is there Screenshot aus der CLI

  • Bei Unsicherheiten wird auf selektives Übernehmen einzelner Dateien statt auf vollständige Merges gesetzt
  • Vor der Abgabe wird der Stand durch CI/CD (Tests, Linting, Build) validiert

Fazit

Der Vorfall verdeutlicht, dass sauberes Branching und kontrollierte Merges ein zentraler Bestandteil stabiler DevOps-Prozesse sind. Durch die getroffenen Massnahmen konnte die Applikationsstabilität wiederhergestellt und das Risiko ähnlicher Fehler in Zukunft deutlich reduziert werden.
