Verbessern (Improve) Phase
Die Improve-Phase ist der vierte Schritt in einem Six Sigma Projekt. In dieser Phase werden die in der Analyze-Phase identifizierten Hauptursachen für Prozessabweichungen adressiert und Lösungen entwickelt, um diese zu beheben. Ziel ist es, durch gezielte Verbesserungsmassnahmen die Prozessleistung zu optimieren und die identifizierten Probleme nachhaltig zu lösen. Dies umfasst die Anwendung von Kreativitätstechniken, statistischen Methoden und Pilotprojekten, um die Wirksamkeit der vorgeschlagenen Lösungen zu testen und zu validieren.
Der Fokus dieser Phase liegt nicht auf der Neuentwicklung der Applikation, sondern auf der Migration, Automatisierung und dem cloud-nativen Betrieb eines bereits bestehenden Lizenzüberwachungstools. Der funktionale Umfang der Anwendung wurde in einer vorherigen Semesterarbeit umgesetzt und bleibt im Rahmen dieser Arbeit unverändert.
Ziel der Improve-Phase ist es, die bestehende Anwendung so weiterzuentwickeln, dass sie reproduzierbar bereitgestellt, automatisiert betrieben und nachhaltig gewartet werden kann – im Sinne moderner DevOps- und Cloud-Native-Core-Prinzipien.
Architekturgrundlage des Lizenzüberwachungstools
Das Lizenzüberwachungstool basiert auf einem Microservice-Architekturstil (MSVC) und nutzt Python mit Flask zur Umsetzung der einzelnen Services. Diese Architektur bildet die fachliche und technische Grundlage für die nachfolgenden Verbesserungsmassnahmen.
Microservice-Architektur (MSVC) und Flask API
Bei einer Microservice-Architektur wird eine Anwendung nicht als monolithisches System umgesetzt, sondern in mehrere kleine, unabhängige Dienste aufgeteilt. Jeder dieser Dienste übernimmt eine klar abgegrenzte fachliche Aufgabe und kann unabhängig entwickelt, betrieben und skaliert werden.
Im vorliegenden Projekt fungieren die Flask-Services als REST-basierte APIs, welche unter anderem folgende Aufgaben übernehmen:
- Abfrage von Lizenzinformationen über die Microsoft Graph API
- Verarbeitung und Aufbereitung der Lizenzdaten
- Bereitstellung von Schnittstellen für weitere Systeme oder Automatisierungen
Durch den Einsatz von Flask als leichtgewichtigem Framework bleiben die Services bewusst schlank und stateless. Dies erleichtert nicht nur die Containerisierung, sondern ist auch eine zentrale Voraussetzung für den späteren Betrieb in einer Cloud-Native-Umgebung.
Diese Architekturentscheidung unterstützt die in der Analyze-Phase identifizierten Verbesserungsziele direkt: geringere Kopplung, bessere Wartbarkeit und gezielte Skalierbarkeit einzelner Komponenten.
Cloud-Native Core (CNC) als Zielarchitektur
Um die bestehenden Microservices effizient, stabil und automatisiert betreiben zu können, wird das Lizenzüberwachungstool in eine Cloud-Native-Core-Architektur (CNC) überführt. CNC beschreibt dabei keinen einzelnen Technologie-Stack, sondern ein Architekturprinzip.
Zentrale Merkmale dieser Architektur sind:
- Containerisierte Anwendungen
- Deklarative Infrastruktur
- Automatisierte Deployments
- Skalierbarkeit und Self-Healing
- Klare Trennung von Code, Konfiguration und Laufzeit
Durch die Umsetzung dieser Prinzipien wird sichergestellt, dass die Anwendung reproduzierbar betrieben, einfach erweitert und zuverlässig überwacht werden kann.
Minikube als Kubernetes-Laufzeitumgebung
Für die praktische Umsetzung der Cloud-Native-Core-Architektur wird Minikube als Kubernetes-Umgebung eingesetzt. Minikube ermöglicht den Betrieb eines vollständigen Kubernetes-Clusters in einer lokalen Umgebung und eignet sich damit ideal für Entwicklungs-, Test- und Evaluationszwecke.
Der Einsatz von Minikube bietet mehrere Vorteile im Kontext dieser Semesterarbeit:
- Realistisches Kubernetes-Verhalten ohne Cloud-Abhängigkeit
- Volle Kontrolle über Infrastruktur und Konfiguration
- Konformität mit den Datenschutzanforderungen (DSG)
- Nahtlose Integration in CI/CD-Pipelines
Durch Minikube kann die Zielarchitektur praxisnah umgesetzt werden, ohne die im Analyse-Teil identifizierten Risiken eines Cloud-Deployments einzugehen. Gleichzeitig bleibt die Architektur so gestaltet, dass ein späterer Wechsel auf eine Cloud-Plattform grundsätzlich möglich wäre.
Evaluation und Festlegung der Infrastruktur
Zu Beginn der Improve-Phase wurde die in der Analyze-Phase begonnene Infrastruktur-Evaluation konkretisiert. Dabei wurden sowohl Cloud-basierte Lösungen als auch eine lokale Kubernetes-Umgebung betrachtet. Entscheidende Bewertungskriterien waren unter anderem Datenschutz, Kontrolle über sensible Lizenzdaten, technische Komplexität sowie Kosten- und Betriebsaspekte.
Das Ergebnis dieser Evaluation war die bewusste Entscheidung für eine lokale Kubernetes-Umgebung auf Basis von Minikube. Diese Lösung ermöglicht ein realistisches Cloud-Native-Setup, ohne Abhängigkeiten von externen Cloud-Anbietern einzugehen. Gleichzeitig bleibt die Architektur so gestaltet, dass ein späterer Wechsel in eine Cloud-Umgebung grundsätzlich möglich wäre.
| Kriterium | Gewicht | Azure | AWS | Lokal |
|---|---|---|---|---|
| Datenschutz / DSG | 35% | Mittel (6) | Niedrig (4) | ⭐ Hoch (9) |
| Security | 25% | Mittel (7) | Mittel (7) | ⭐ Hoch (9) |
| Kosten | 10% | Mittel (6) | Niedrig (5) | Mittel (6) |
| Scalability | 10% | Hoch (9) | Hoch (10) | Niedrig (4) |
| Operational Control | 10% | Niedrig (5) | Niedrig (5) | ⭐ Hoch (9) |
| Integration MS Graph | 10% | Hoch (9) | Mittel (7) | Niedrig (4) |
Gewichtete Entscheidungsmatrix, mehr details zur Evaluation unter Vergleich der Deployment-Optionen
Gesamtpunktzahl (0–10):
- Azure: 6.75
- AWS: 5.85
- ⭐ Lokal: 7.70
Die gewählte Infrastruktur wurde zusätzlich praktisch validiert, indem ein vollständiger Kubernetes-Cluster lokal betrieben und erfolgreich initialisiert wurde. Der Cluster wurde erfolgreich initialisiert und besteht aus einem Kubernetes-Control-Plane-Node.

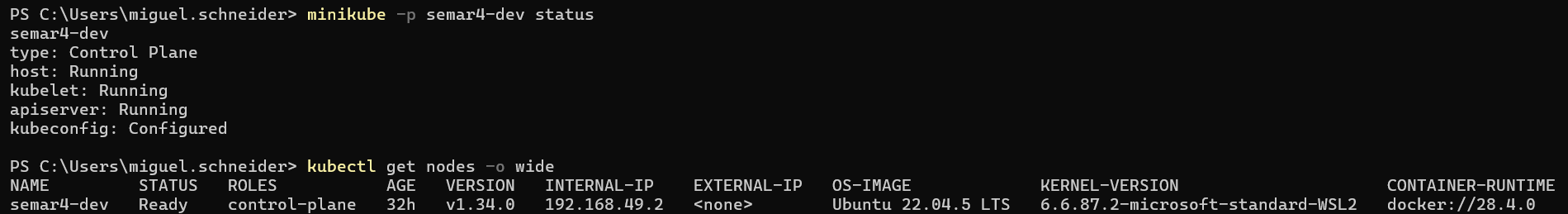

Minikube Cluster
Mit dieser Entscheidung wurde eine stabile und datenschutzkonforme Grundlage geschaffen, auf der alle weiteren Verbesserungen aufbauen.
Weiterentwicklung zur Cloud-Native-Core-Architektur
Basierend auf der gewählten Zielinfrastruktur wurde das bestehende Lizenzüberwachungstool konsequent in Richtung einer Cloud-Native-Core-Architektur weiterentwickelt. Dabei standen nicht einzelne Technologien im Vordergrund, sondern zentrale Architektur- und Betriebsprinzipien.
Umgesetzte Kernprinzipien waren unter anderem:
- Containerisierung der bestehenden Anwendung
- Trennung von Anwendungscode, Konfiguration und Infrastruktur
- Deklarative Beschreibung des gewünschten Systemzustands
- Stateless-Betrieb der Applikation
Die Anwendung wurde als Container-Image bereitgestellt, ohne die fachliche Logik zu verändern. Durch diese Entkopplung ist die Applikation unabhängig von der Laufzeitumgebung und eignet sich für automatisierte Deployments und Skalierung innerhalb von Kubernetes.

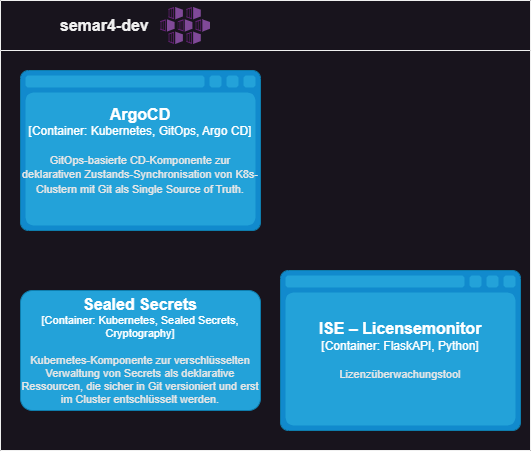

Zielarchitektur
Die Applikation wird als Deployment mit mehreren Replikas betrieben und erfüllt damit zentrale Cloud-Native-Core-Prinzipien.
PS C:\Users\miguel.schneider> kubectl get pods -n licensetool -o wide
NAME READY STATUS RESTARTS AGE IP NODE NOMINATED NODE READINESS GATES
licensetool-bc659b4f5-58p7m 1/1 Running 1 (20m ago) 8h 10.244.0.58 semar4-dev <none> <none>
licensetool-bc659b4f5-9jq2n 1/1 Running 1 (20m ago) 8h 10.244.0.57 semar4-dev <none> <none>
licensetool-bc659b4f5-vq5fx 1/1 Running 1 (20m ago) 8h 10.244.0.52 semar4-dev <none> <none>
PS C:\Users\miguel.schneider> kubectl get deployment licensetool -n licensetool
NAME READY UP-TO-DATE AVAILABLE AGE
licensetool 3/3 3 3 8h
PS C:\Users\miguel.schneider>
Aufbau einer CI/CD-Pipeline (Build & Artefakt-Erstellung)
Ein zentrales Ziel der Improve-Phase war die Reduktion manueller Schritte im Build- und Bereitstellungsprozess. Dazu wurde eine CI-Pipeline aufgebaut, welche Änderungen am Quellcode automatisch verarbeitet.
Die Pipeline übernimmt unter anderem:
- Build der Applikation
- Erstellung eines versionierten Container-Images
- Bereitstellung des Artefakts für das Deployment (Image auf Docker Hub in privatem Repository)
Dadurch ist jeder Build eindeutig einer Code-Version zugeordnet und reproduzierbar. Fehlerquellen durch manuelle Builds oder inkonsistente Artefakte konnten so eliminiert werden.

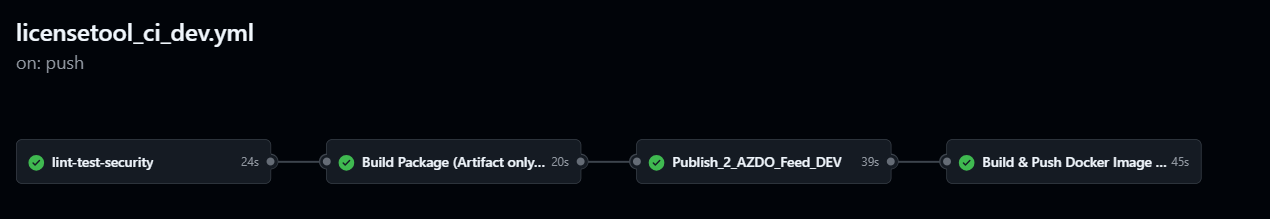

Pipeline summary

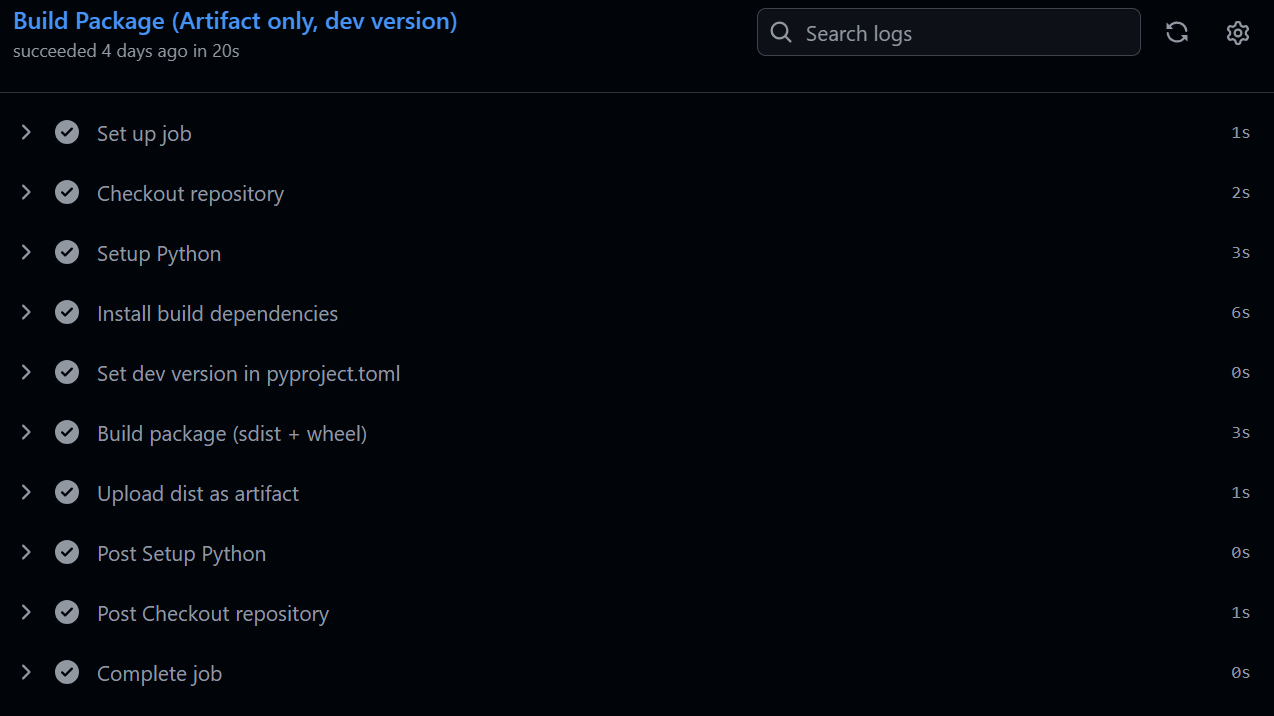

CI-Build der App

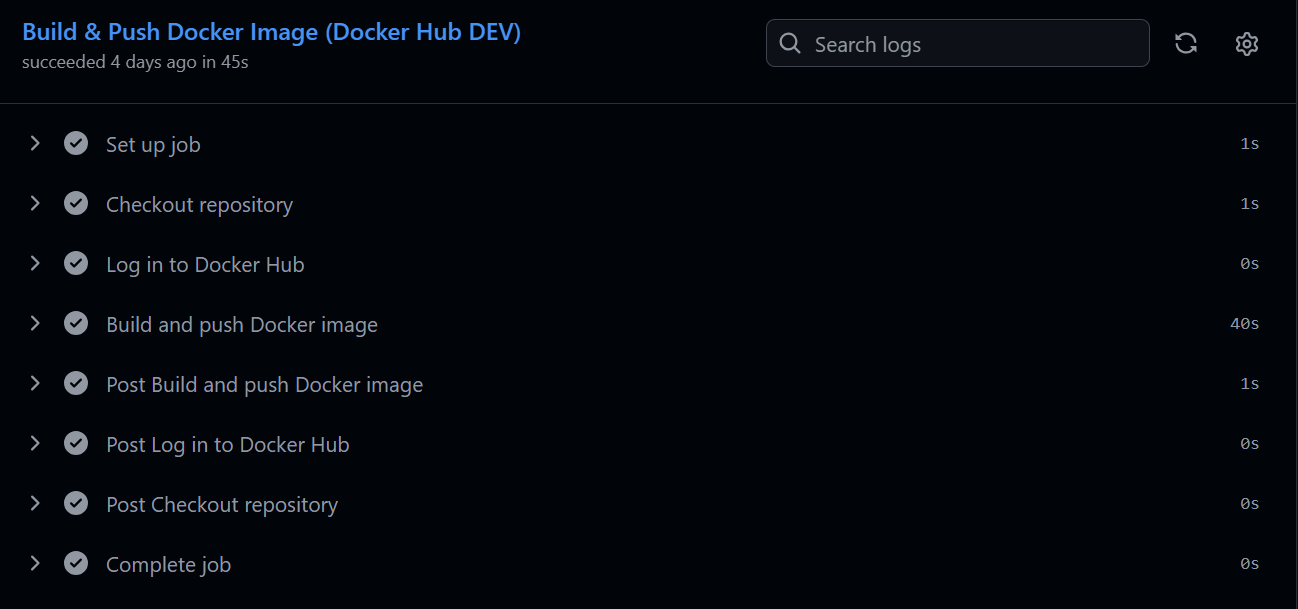

CI Build des Docker Hub-Artefakts
Jedes Container-Image ist eindeutig einer Code-Version zugeordnet und kann reproduzierbar aus der Registry bezogen werden.

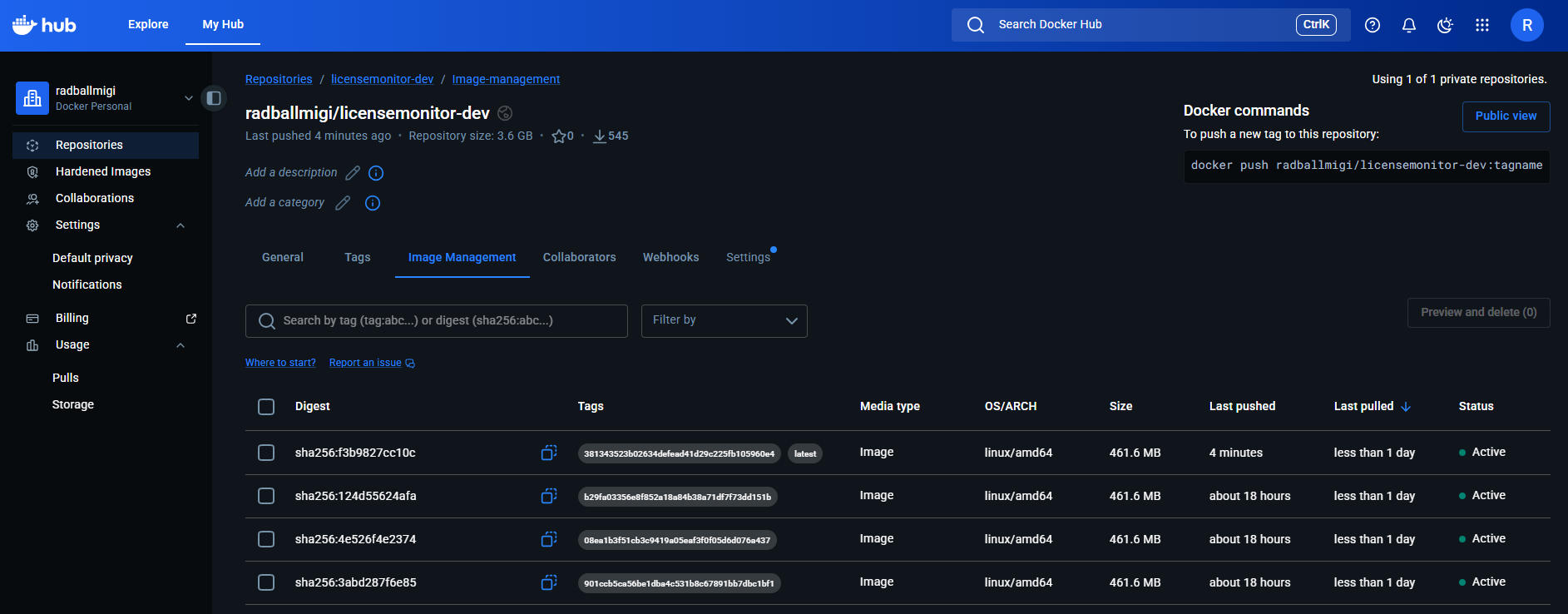

Image in privatem Docker Hub Repository

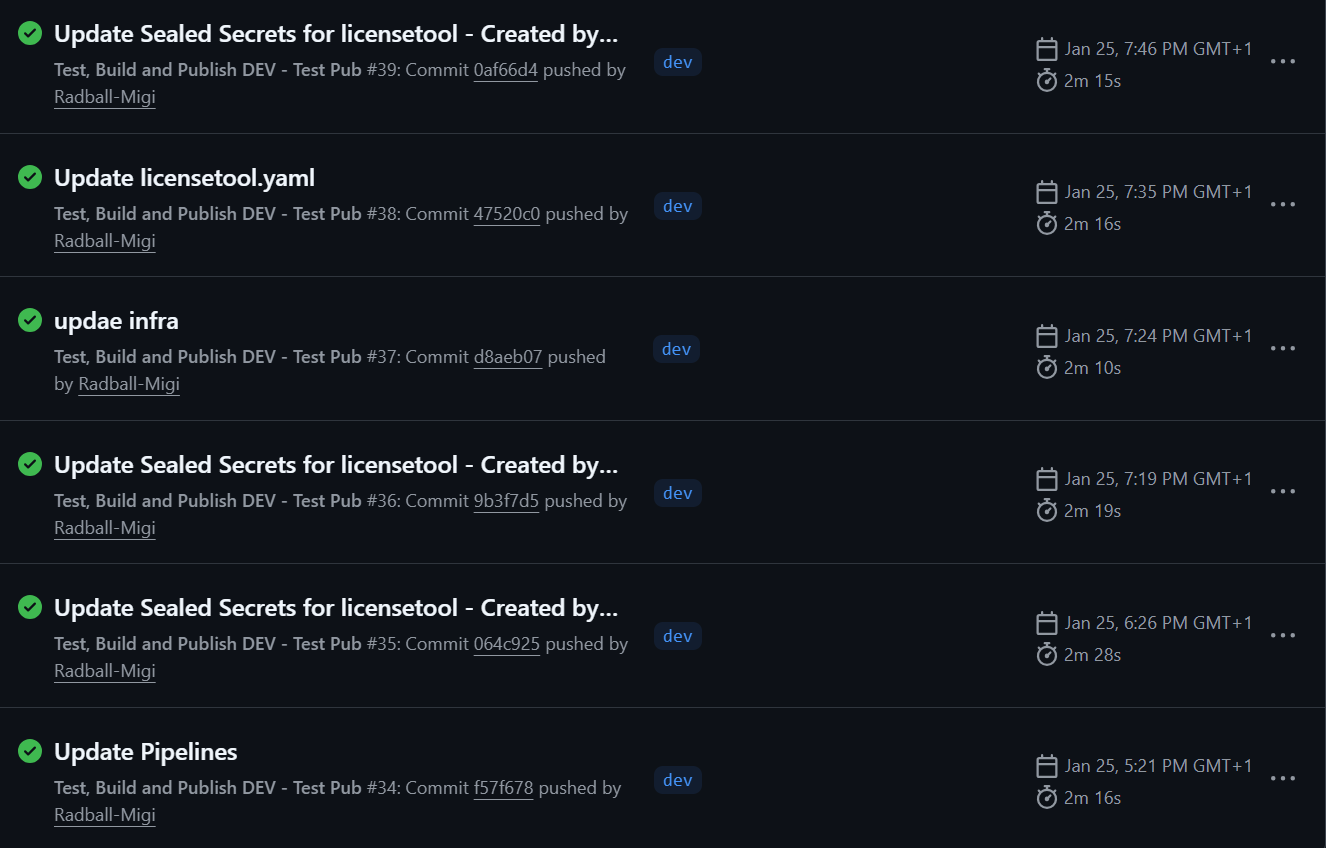

GitHub Actions Run

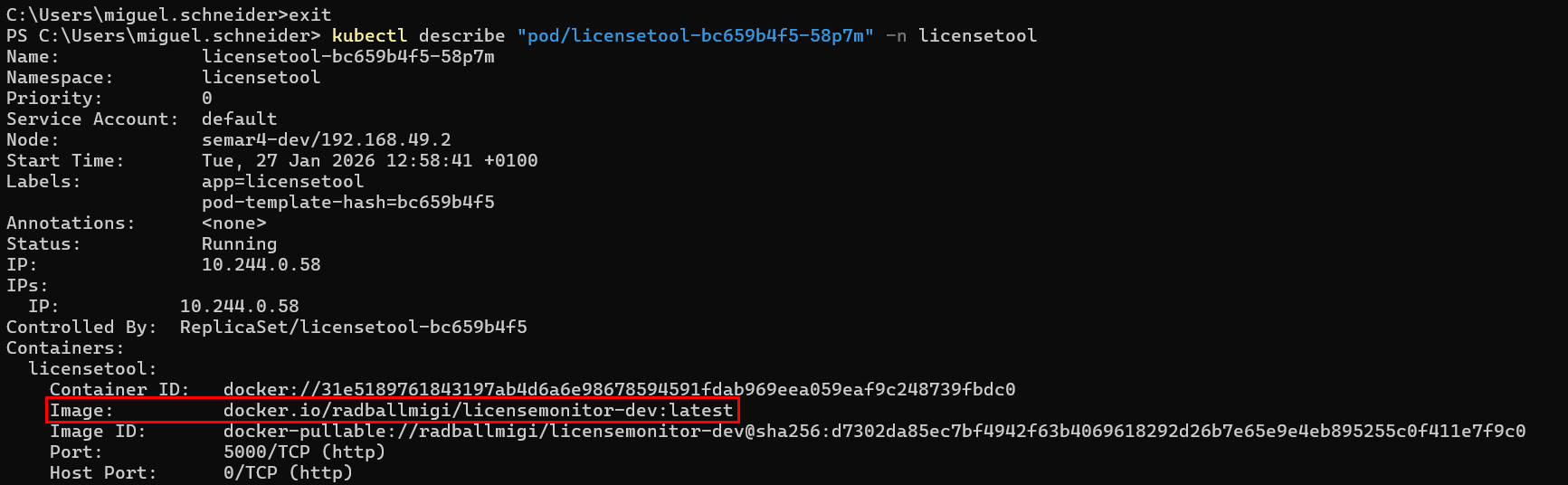

Image in Pod
Das durch die CI-Pipeline erzeugte Container-Image wird direkt im Kubernetes-Pod referenziert.
Diese Pipeline bildet die technische Grundlage für den nachfolgenden GitOps-basierten Deployment-Ansatz.
Einführung eines GitOps-Ansatzes mit Argo CD
Für das Deployment der Anwendung wurde ein GitOps-Ansatz umgesetzt. Dabei dient das Git-Repository als Single Source of Truth für den gewünschten Systemzustand.
Als zentrales Werkzeug wurde Argo CD eingesetzt.
Die Struktur folgt dem App-of-Apps-Pattern, bei dem eine zentrale Bootstrap-Applikation weitere Applikationen verwaltet, darunter:
- Argo CD Core-Komponenten
- Sealed Secrets Controller
- LicenseMonitor Applikation
Diese Struktur ermöglicht eine klare Trennung von Verantwortlichkeiten und eine saubere Steuerung von Abhängigkeiten.

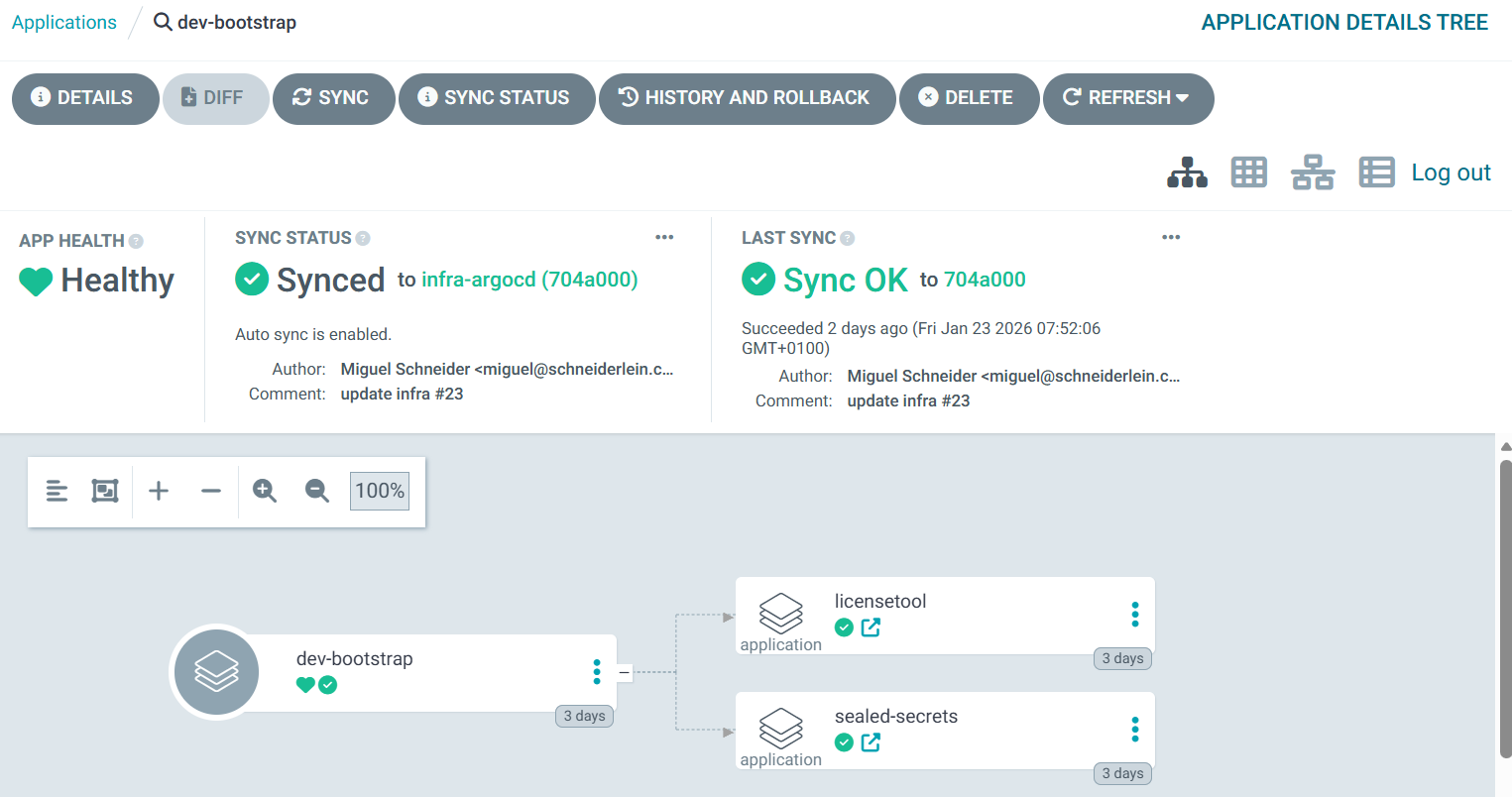

ArgoCD UI Overview

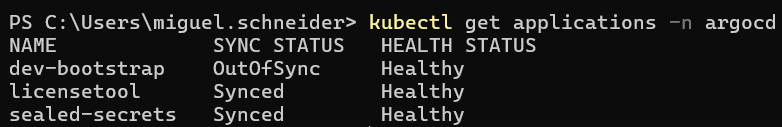

ArgoCD verwaltete Apps
Argo CD verwaltet die Applikation deklarativ auf Basis des Git-Repositories.
Durch GitOps wird sichergestellt, dass jede Änderung nachvollziehbar versioniert ist und automatisch in die Kubernetes-Umgebung synchronisiert wird.
Sicheres Secrets Management mit Sealed Secrets
Ein wesentlicher Schwerpunkt der Improve-Phase lag auf der Sicherstellung von Datenschutz und Betriebssicherheit. Sensible Daten wie Zertifikate, Tenant-Profile und Authentifizierungsparameter dürfen weder im Klartext im Repository abgelegt noch manuell in Pods konfiguriert werden.
Daher wurde das Sealed-Secrets-Konzept eingeführt:
- Secrets werden lokal erstellt
- clientseitig verschlüsselt (
kubeseal) - als SealedSecrets im Git-Repository versioniert
- ausschließlich im Cluster entschlüsselt
infra/
└── k8s/
└── apps/
└── licensetool/
└── overlays/
└── dev/
licensetool-cert-flask-service-iseapp-1588.sealedsecret.yaml
licensetool-cert-infos.sealedsecret.yaml
licensetool-cert-iseschool.sealedsecret.yaml
licensetool-cert-iseschool2013.sealedsecret.yaml
licensetool-env.sealedsecret.yaml
licensetool-profiles-auth.sealedsecret.yaml
licensetool-profiles-sharepoint.sealedsecret.yaml
licensetool-profiles-tenants.sealedsecret.yaml
licensetool-tls.sealedsecret.yaml
regcred.sealedsecret.yaml
Dateistruktur der Sealed Secrets
PS C:\Users\miguel.schneider> kubeseal --controller-name "sealed-secrets" --controller-namespace "kube-system" --fetch-cert
-----BEGIN CERTIFICATE-----
MIIEzDCCArSgAwIBAgIQaW/IbK02PNctcQpjqggjnzANBgkqhkiG9w0BAQsFADAA
MB4XDTI2MDEyMjIzMzE1OFoXDTM2MDEyMDIzMzE1OFowADCCAiIwDQYJKoZIhvcN...
Teiloutput CLI, des Sealed-Secrets

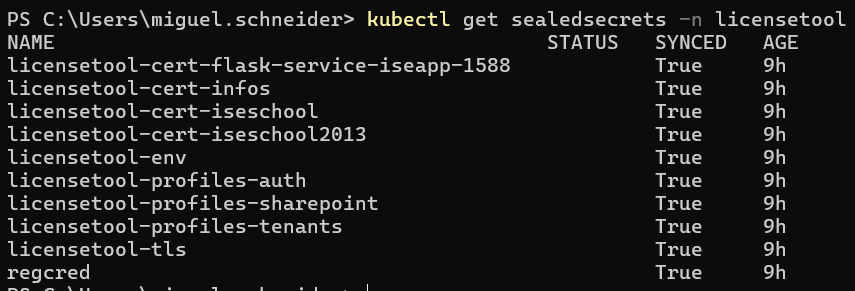

Sealed Secrets im Cluster
Die verschlüsselten Secrets werden als eigene Kubernetes-Ressourcen verwaltet.
Damit ist sichergestellt, dass zu keinem Zeitpunkt Klartext-Secrets im Repository oder in der CI/CD-Pipeline vorhanden sind.
Technische Stabilisierung der Kubernetes-Integration
Während der Umsetzung traten mehrere Kubernetes-spezifische Probleme auf, insbesondere im Umgang mit Secrets, Mount-Pfaden und Namenskonventionen.
Zertifikate und Konfigurationsprofile waren ursprünglich auf lokale Dateisysteme ausgelegt und mussten für einen zustandslosen Pod-Betrieb angepasst werden.
Die folgenden Verbesserungen wurden umgesetzt:
- Migration aller Zertifikate und Profile in Kubernetes Secrets
- Einheitliche Mount-Pfade innerhalb der Container
- Trennung von tenant-spezifischen und serviceweiten Zertifikaten
- Einführung verbindlicher Namenskonventionen für Kubernetes-Ressourcen
Die Wirksamkeit dieser Massnahmen wurde iterativ überprüft durch:
- Analyse von Pod-Logs
- Validierung gemounteter Dateien
- Funktionstests der Microsoft- und SharePoint-Integrationen
Nach diesen Anpassungen lief die Applikation stabil mit mehreren Replikas.
Fehleranalyse und Troubleshooting (Argo CD Repo Server)
Während der GitOps-Einführung trat ein kritischer Fehler auf:
Failed to load target state: connection refused (argocd-repo-server)
Die Ursache lag in einem inkonsistenten Zustand des Argo CD Repo Servers. Ein gezielter Neustart des Deployments stellte die Kommunikation wieder her.
Damit dies nicht währen des Bootstraps für Probleme sorgt, wurde dies im Startup-Script mit eingebaut, dass der Repo-Server nach dem starten des Ingress Tunnels einen redeploy macht.
Ergebnis und Zielerreichung der Improve-Phase
Durch die umgesetzten Massnahmen konnten alle definierten Ziele erreicht werden:
- Die Infrastruktur wurde evaluiert und nachvollziehbar festgelegt
- Build- und Deployment-Prozesse sind automatisiert
- Die Anwendung folgt Cloud-Native-Core-Prinzipien
- Datenschutz und Betriebssicherheit sind Kubernetes-konform umgesetzt
- Die Umgebung ist reproduzierbar und stabil betreibbar
Fazit der Improve-Phase
Die Improve-Phase führte zu einer nachhaltigen technischen Stabilisierung des Lizenzüberwachungstools.
Durch die Kombination aus CI/CD, GitOps, Sealed Secrets und klarer Architektur wurde eine Lösung geschaffen, die nicht nur funktional, sondern auch betrieblich und organisatorisch überzeugt.
Die Anwendung kann nach einem vollständigen Re-Deploy des Clusters ohne manuelle Eingriffe wiederhergestellt werden und bildet eine solide Grundlage für zukünftige Erweiterungen oder einen möglichen Cloud-Betrieb.
